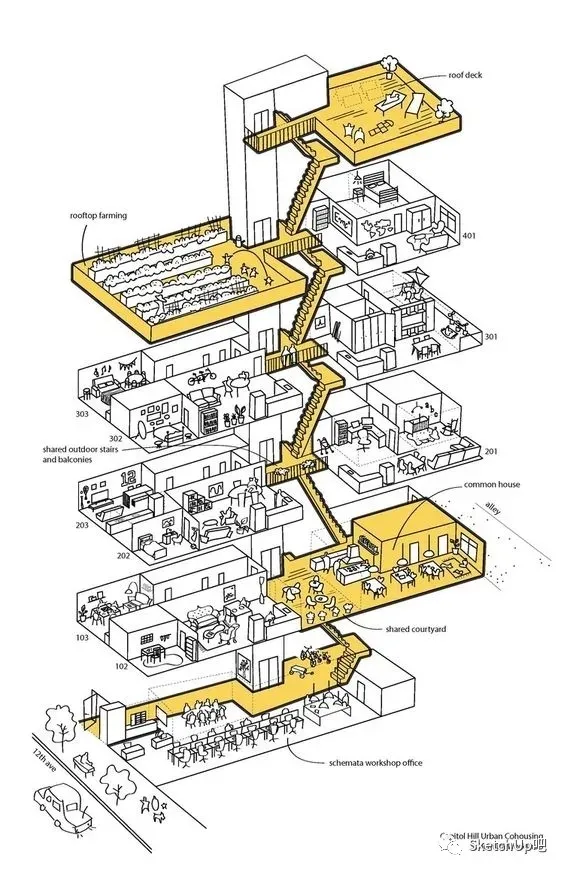

室内设计师必看！SU+AI爆炸图实操教程

本文针对室内设计师需用爆炸图清晰表达项目结构的需求，分享用SU+AI制作爆炸图的实操教程，帮设计师高效完成专业分析图。

1. SU制作爆炸基础：先清除模型材质，将需爆炸的各部分分别成组；用SUAPP467号“爆炸视图”插件生成Z轴方向爆炸（参数可根据项目调整），若爆炸后各部分不等距，用SUAPP398号“等距排列”在Z轴优化，选合适角度导出PDF格式文件。

2. AI细化爆炸图细节：在AI中打开PDF，先删除原有描边（通过“选择—相同—描边粗细”批量选中删除），再给所有色块统一添加描边；用AI色盘调整填色，绘制直线并修改线型（虚实等）增加细节；若需抠图，导入图片后选“高保真度照片”再点击“扩展”，删除白底即可得到矢量素材，最后添加素材完成爆炸图。

想深入学习可戳链接看完整视频教程（www.sketchupbar.com/ke/287）。
